현장에 들어간 것들

완료

전시장 시스템

전시 공간에 조명 연출과 설치물 구성을 적용한 프로젝트입니다. 창고형 공간과 정식 전시장 로비, 독립 부스까지 성격이 다른 장소를 함께 다뤘습니다.

적용 공간

• 창고형 전시 공간 — 천장 매달림 조명물과 바닥 연출 조명

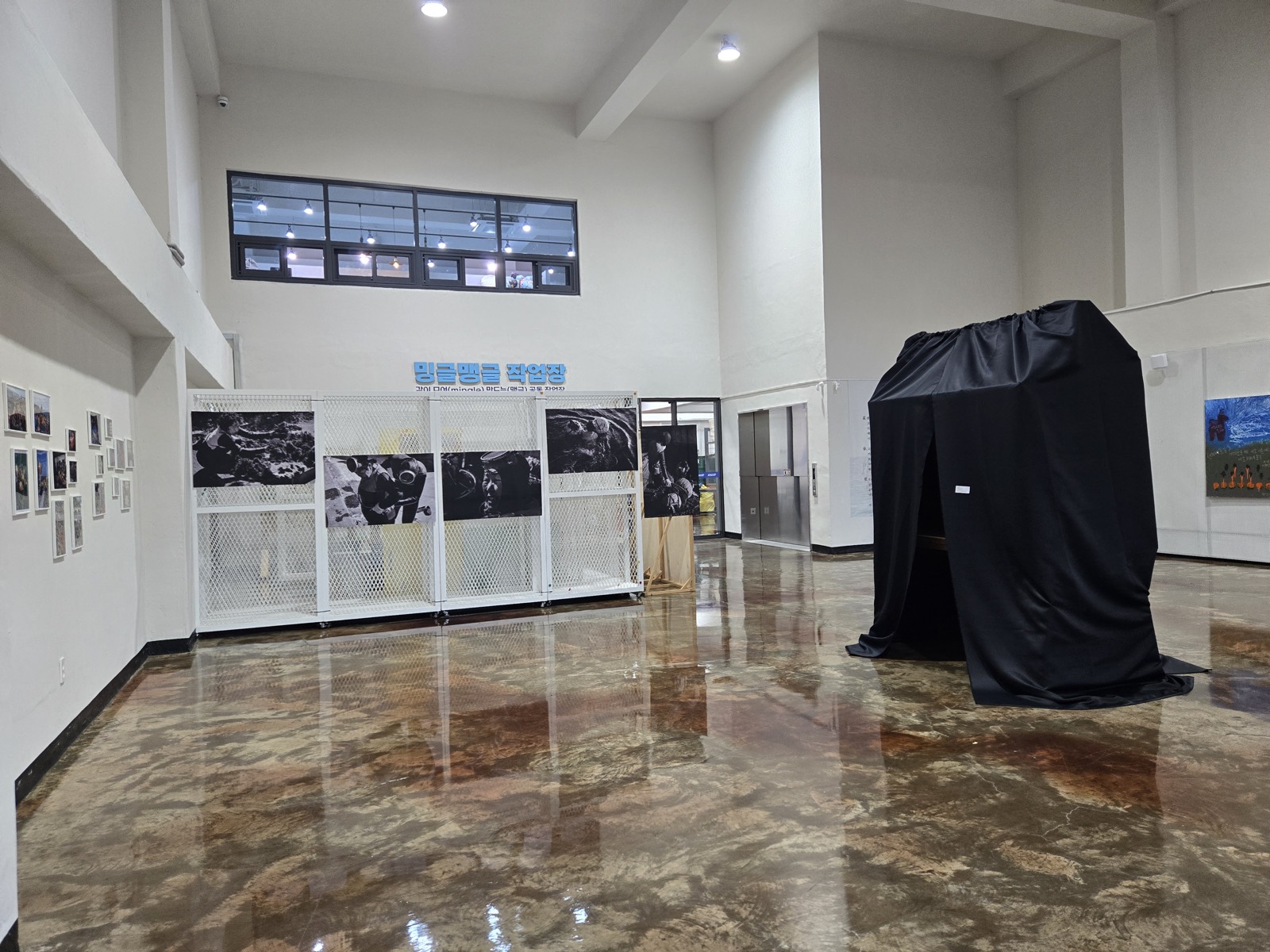

• 전시장 로비 — 패널 전시와 독립 설치물 구역

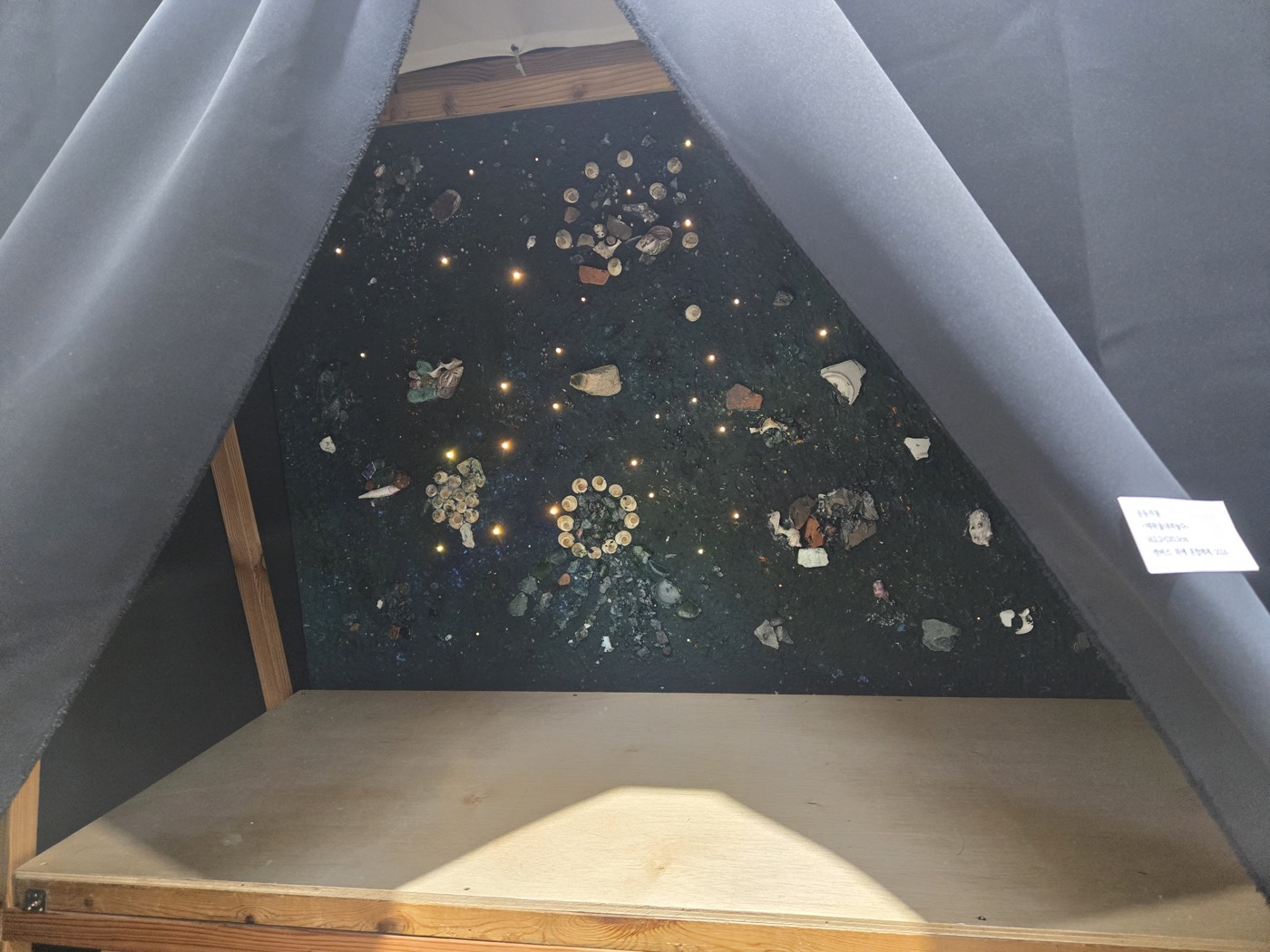

• 독립 부스 — 작품 면에 배치한 점 조명

전시 공간은 QUANTUM이 다루는 적용 분야 중 하나입니다. 구축 범위와 상세 사양은 상담 시 안내해 드립니다.

진행중

스마트 팩토리 — 비전 검사 자동화

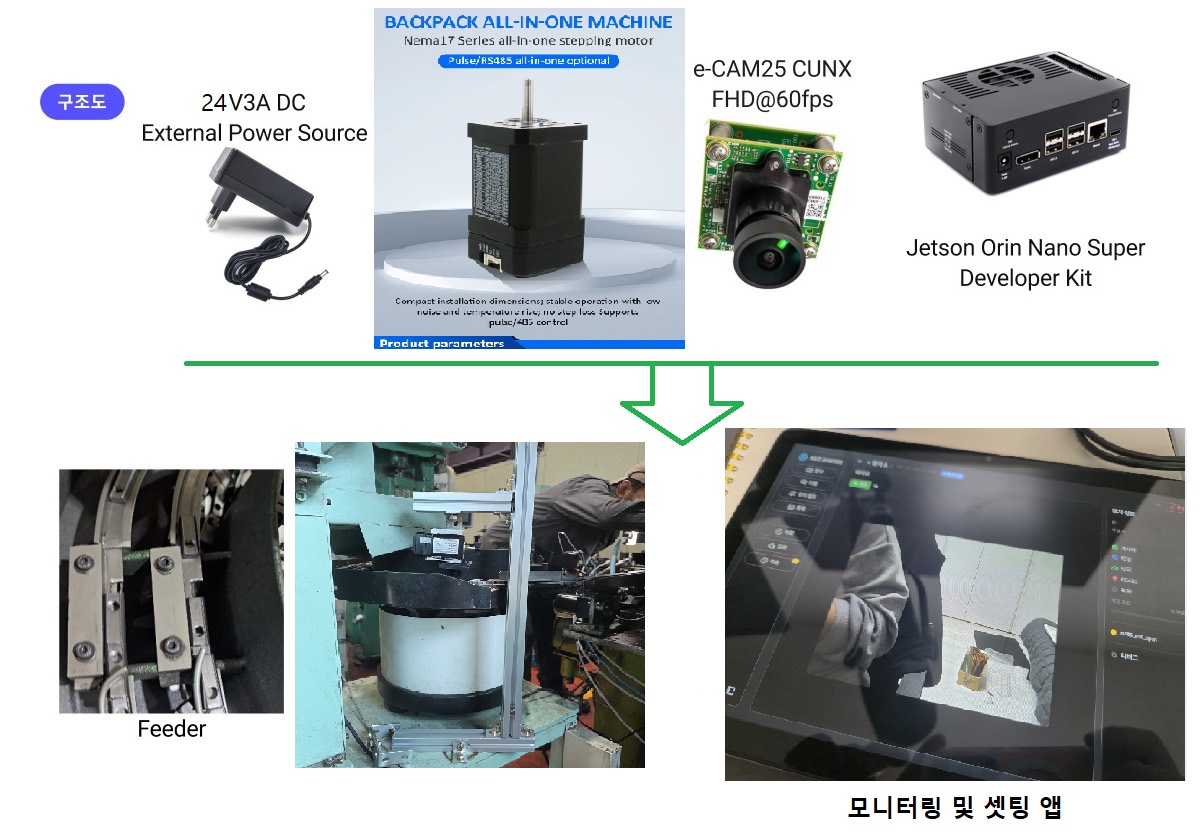

진동 피더(Feeder)로 정렬되어 흘러오는 금속 부품을 카메라로 촬영하고, 엣지 연산 장치에서 판정한 뒤 스테퍼 모터로 동작을 제어하는 구성입니다. 기존 설비에 검사·제어 모듈을 부착하는 방식으로 진행하고 있습니다.

구성 요소

• 연산 — Jetson Orin Nano Super Developer Kit (엣지 추론)
• 촬영 — e-CAM25 CUNX 카메라 모듈, FHD 60fps
• 구동 — Nema17 계열 올인원 스테퍼 모터 (Pulse / RS485 제어)
• 전원 — 24V 3A 외부 전원
• 운용 — 모니터링 및 셋팅 앱

제작 범위

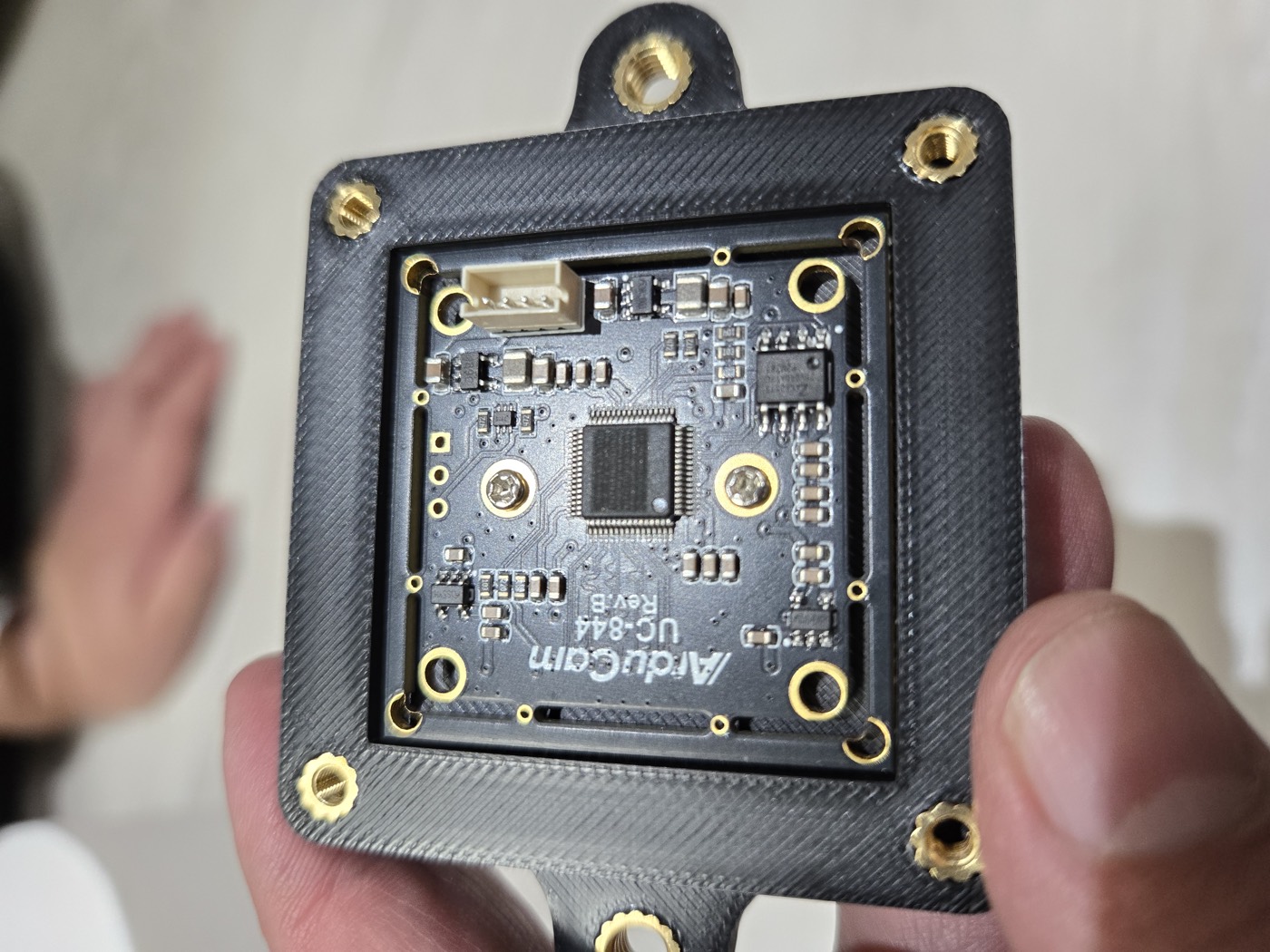

• 카메라 하우징과 고정 브래킷을 직접 설계해 3D 출력·체결

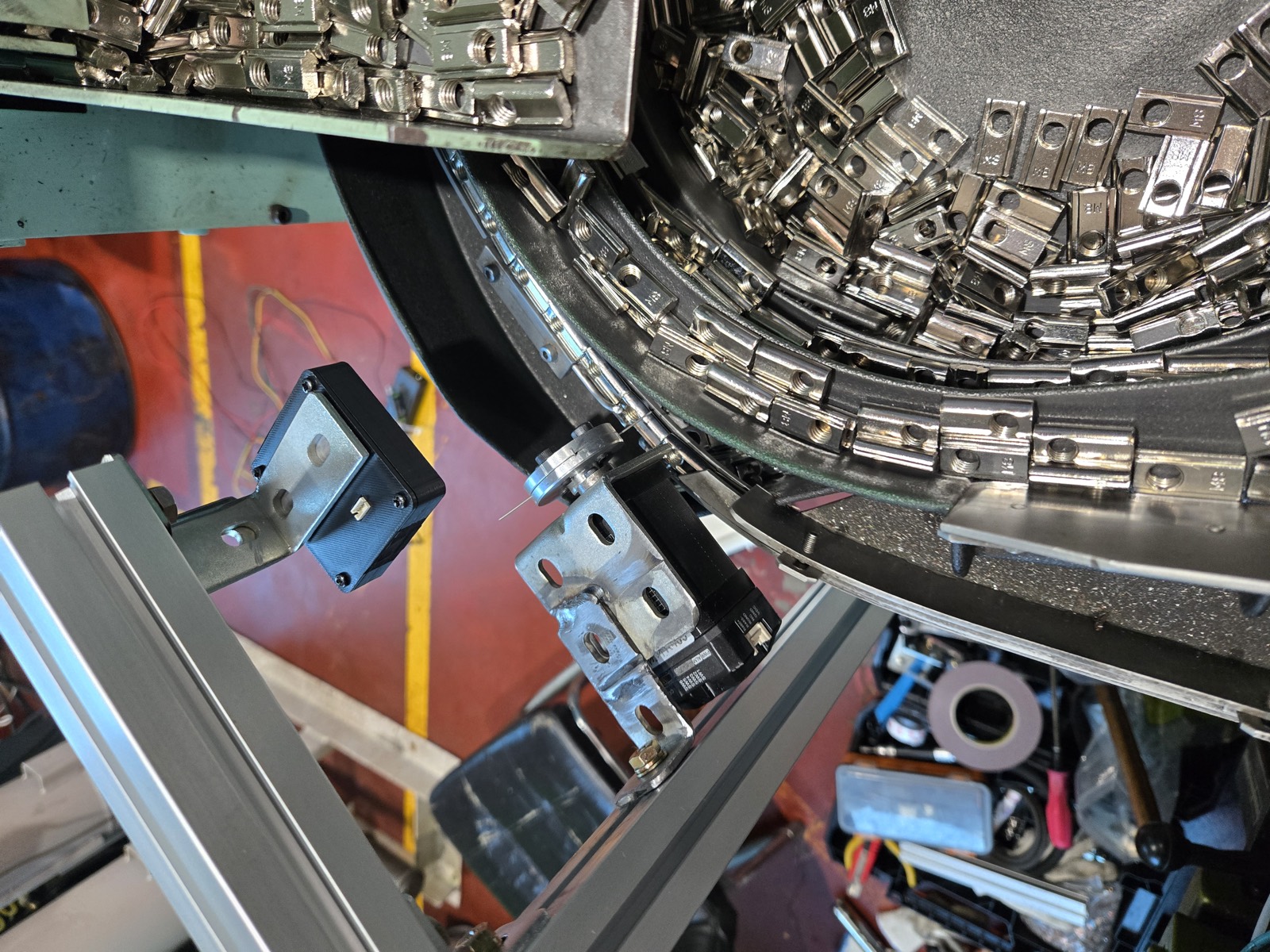

• 피더 주변 설치 위치에 맞춘 마운트 구성

진행중

스마트 볼트 — 체결 풀림 감시

볼트가 언제 풀리기 시작했는지는 눈으로 알기 어렵습니다. 스트레인 게이지를 볼트 헤드에 내장해 축력 변화를 전기 신호로 읽고, 풀림 단계를 무선으로 보고하는 구성입니다.

동작 원리

• 조임 시 볼트가 인장되고 풀림 시 수축하면서 게이지의 길이가 변합니다
• 길이 변화는 저항 변화로, 저항 변화는 전압 신호로 바뀝니다
• 보호 캡이 게이지를 외부 환경으로부터 차단합니다

판정과 전송

• 정상 상태 · 초기 풀림 감지 · 위험 단계로 구분해 상태를 보고
• 계측 장비(DAQ)와 PC로 무선 전송해 감시
